مرحبًا يا من هناك! كمورد للأحزمة المربوطة بالجدار الجانبي ، رأيت بشكل مباشر كيف يمكن للتصميم الجانبي أن يصنع أو يكسر أداء هذه الأحزمة. في هذه المدونة ، سأقوم بتفكيك خصوصيات وعموميات التصميم الجانبي وكيف تؤثر على أداء الحزام.
أولاً ، دعنا نتحدث عن أحزمة الجدار الجانبي. أحزام الجدار الجانبيهو حزام ناقل متخصص مع جدران جانبية عمودية متصلة بالحواف. تمنع هذه الجدران الجانبية المواد التي يتم نقلها من الانسكاب قبالة جانبي الحزام ، مما يجعلها مثالية لنقل المواد السائبة بزوايا شديدة الانحدار أو في المساحات المحصورة. هناك أنواع مختلفة من أحزمة الجدار الجانبي ، مثلحزام ناقل الجدار الجانبيومضاد - حزام ناقل الجدار الجانبي، كل مع ميزاته الفريدة.
1. ارتفاع الجدران الجانبية
أحد الجوانب الأكثر وضوحًا لتصميم الجدار الجانبي هو الارتفاع. يحدد ارتفاع الجدران الجانبية مقدار المواد التي يمكن أن يحملها الحزام. إذا كنت تتعامل مع كمية كبيرة من المواد السائبة ، فستحتاج إلى جدران جانبية أطول. على سبيل المثال ، في عملية التعدين حيث يتحركون أطنانًا من الخام ، يمكن للحزام ذو جدران جانبية عالية أن يحمل كمية كبيرة من المواد ، مما يقلل من عدد الرحلات التي يجب على الحزام القيام بها.
على الجانب الآخر ، إذا كانت الجدران الجانبية طويلة جدًا ، فقد تسبب مشاكل. قد يصبح الحزام غير مستقر ، خاصةً عندما يتحرك حول البكرات أو من خلال المنحنيات. يمكن للوزن والارتفاع الإضافيين أن يضعوا المزيد من الضغط على الحزام ، مما يؤدي إلى التآكل المبكرة. لذلك ، الأمر كله يتعلق بإيجاد تلك البقعة الحلوة. تحتاج إلى النظر في نوع المواد وكثافتها وزاوية الناقل عند اتخاذ قرار على ارتفاع الجدار الجانبي.
2. مادة الجدران الجانبية
المواد المستخدمة للجدران الجانبية أمر بالغ الأهمية. المواد المختلفة لها خصائص مختلفة يمكن أن تؤثر على أداء الحزام. على سبيل المثال ، يعد Rubber خيارًا شائعًا لأنه مرن ودائم ، ويمكنه الصمود الكثير من التآكل. كما أنه يوفر قبضة جيدة على المواد التي يتم نقلها ، ومنعها من الانزلاق.

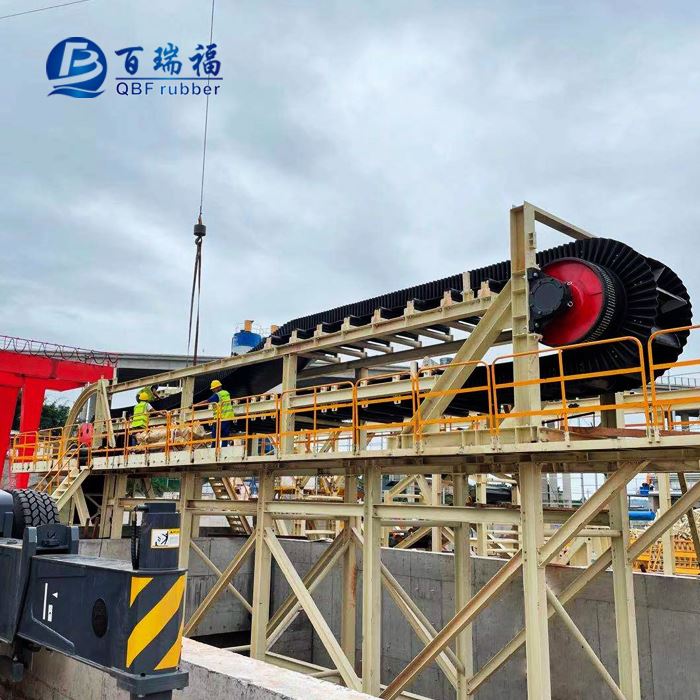

ولكن إذا كنت تتعامل مع مادة لزجة ، مثل الطين الرطب ، فقد لا يكون الجدار الجانبي المطاطي هو الخيار الأفضل. هذا هو المكان الذيمضاد - حزام ناقل الجدار الجانبييأتي في متناول يدي. تحتوي هذه الأحزمة على جدران جانبية مصنوعة من مادة خاصة تقاوم الالتصاق ، مما يضمن أن المواد تتحرك بسلاسة على طول الحزام دون أن تتعثر.
عامل آخر يجب مراعاته هو المقاومة الكيميائية للمادة الجانبية. إذا كانت المادة التي يتم نقلها تآكلًا ، فستحتاج إلى مادة جانبية يمكنها تحمل التفاعلات الكيميائية. على سبيل المثال ، في مصنع المعالجة الكيميائية ، قد يكون الحزام الذي يحتوي على جدران جانبية مصنوعة من بوليمر كيميائي مقاوم ضروريًا.
3. شكل الجدران الجانبية
يمكن أن يكون لتأثير الجدران الجانبية تأثير كبير على أداء الحزام. هناك أشكال مختلفة متوفرة ، مثل المستقيم والمموج والمدبب.
الجدران الجانبية المستقيمة هي أبسط تصميم. من السهل تصنيعها وتوفير طريقة مباشرة لاحتواء المواد. ومع ذلك ، قد لا تكون الأفضل لجميع التطبيقات. على سبيل المثال ، عندما يتحرك الحزام حول المنحنيات ، يمكن أن تتسبب الجدران الجانبية المستقيمة في حوض المادة على جانب واحد ، مما يؤدي إلى توزيع غير متساوٍ وانسكاب محتمل.
الجدران الجانبية المموجة ، من ناحية أخرى ، أكثر مرونة. يمكن أن تتكيف بشكل أفضل مع حركة الحزام حول المنحنيات والبكرات. توفر المموجات أيضًا دعمًا إضافيًا للمادة ، مما يقلل من خطر الانسكاب. إنها خيار رائع للتطبيقات التي يحتاج فيها الحزام إلى القيام بدورات حادة أو العمل بسرعات عالية.
تم تصميم الجدران الجانبية المدببة لتقليل ارتفاعها تدريجياً في نهاية الحزام. هذا التصميم مفيد عندما تحتاج إلى تصريف المادة بسلاسة. تساعد الجدران الجانبية المدببة في توجيه المواد خارج الحزام دون التسبب في أي انسداد أو انسكاب.
4. ارتباط الجدران الجانبية بالحزام
كيف يتم ربط الجدران الجانبية بالحزام هو اعتبار مهم آخر. يمكن أن يؤدي الارتباط السيئ إلى أن تنفصل الجدران الجانبية عن الحزام ، وهي مشكلة كبيرة. هناك طرق مختلفة للتعلق ، مثل الفلكنة ، التثبيت الميكانيكي ، والترابط اللاصقة.
الفلكنة هي طريقة شائعة لأنها تخلق رابطة دائمة قوية بين الجدار الجانبي والحزام. أنه ينطوي على تسخين المواد والضغط عليها معًا ، والتي تدمجها في قطعة واحدة. توفر هذه الطريقة قوة ومتانة ممتازة ، ولكن يمكن أن تكون أكثر تكلفة ووقتًا - مستهلكًا.
التثبيت الميكانيكي ، مثل استخدام البراغي أو المقاطع ، هو خيار أسرع وأكثر تكلفة - فعال. ومع ذلك ، قد لا تكون قوية مثل الفلكنة ، وخاصة في تطبيقات الإجهاد العالية. يمكن أن يزداد السحابات أيضًا مع مرور الوقت ، مما يؤدي إلى مشاكل محتملة.
الترابط اللاصق هو خيار آخر. إنه سهل وفعال نسبيًا - ولكن قوة الرابطة تعتمد على جودة المادة اللاصقة. إذا لم تكن المادة اللاصقة قوية بما يكفي ، يمكن أن تنفصل الجدران الجانبية عن الحزام.
5. التأثير على كفاءة النقل
يمكن أن يكون لتصميم الجدار الجانبي تأثير كبير على الكفاءة الكلية لنظام النقل. يمكن للجدار الجانبي المصمم جيدًا زيادة قدرة الحزام ، مما يسمح له بحمل المزيد من المواد في وقت أقل. هذا يعني عددًا أقل من الرحلات واستهلاك أقل للطاقة ، وهو ما يترجم إلى وفورات التكلفة.
على سبيل المثال ، يمكن أن يحمل الحزام ذو ارتفاع الجدار الجانبي والشكل المزيد من المواد دون انسكاب ، مما يقلل من الحاجة إلى التنظيف اليدوي. وإذا كانت الجدران الجانبية مصنوعة من مادة تقاوم الالتصاق ، يمكن أن يعمل الحزام بسلاسة أكثر ، مما يقلل من التوقف عن الصيانة.
6. الصيانة وطول العمر
يؤثر تصميم الجدار الجانبي أيضًا على متطلبات الصيانة وطول عمر الحزام. إذا كانت الجدران الجانبية مصنوعة من مادة متينة وتم توصيلها بشكل صحيح ، فسيستمر الحزام لفترة أطول. ومع ذلك ، إذا كانت الجدران الجانبية تتضرر باستمرار أو تنفصل عن الحزام ، فسيتطلب ذلك صيانة واستبدالًا أكثر تكرارًا.
على سبيل المثال ، إذا كانت الجدران الجانبية طويلة جدًا وتضع الكثير من التوتر على الحزام ، فقد يؤدي ذلك إلى ارتداء مبكر. وإذا كانت طريقة المرفق ضعيفة ، فقد تحتاج الجدران الجانبية إلى إعادة إرفاقها بانتظام. لذلك ، عند اختيار تصميم جدار جانبي ، من المهم النظر في تكاليف الصيانة الطويلة والمدة والعمر المتوقع للحزام.
خاتمة
كما ترون ، يلعب تصميم الجدار الجانبي دورًا مهمًا في أداء حزام المربط الجانبي. من الارتفاع والمواد إلى طريقة الشكل والتعلق ، يجب النظر بعناية في كل جانب لضمان الأداء الأمثل.
إذا كنت في السوق للحصول على حزام متمرس على جدار جانبي وترغب في مناقشة أفضل تصميم جانبي لتطبيقك المحدد ، أحب أن أسمع منك. لدينا مجموعة واسعة من الخيارات المتاحة ، بما في ذلكحزام الجدار الجانبيوحزام ناقل الجدار الجانبي، ومضاد - حزام ناقل الجدار الجانبي. لا تتردد في التواصل مع الاستشارة ودعنا نجد الحزام المثالي لك.
مراجع
- كتيب حزام النقل بواسطة Fenner Dunlop
- أنظمة النقل الصناعية: التصميم والتشغيل بواسطة Jar Meijers
