الحزام الناقل للجدار الجانبي

ج: نعم، نحن نقبل العينات ونحاول الطلب، خاصة للعملاء الجدد. سيتم خصم رسوم العينة عند استيفاء الطلب الرسمي.

ج: عادة ما يستغرق الأمر 15-45 يومًا بعد استلام الدفعة الأولى.

ج: إن QBF هي واحدة من أفضل أحزمة النقل الجانبية في العالم في الصين. QBF هي شركة تكنولوجيا متكاملة، تركز على البحث والتطوير وتصنيع سيور النقل الجانبية طويلة العمر القياسية الأوروبية وأحزمة النقل المتخصصة.

ج: يعد الحزام الناقل ذو الجدار الجانبي المموج أحد أكثر الطرق فعالية لرفع المواد في مساحة محدودة، ويتم تحقيق الاقتصاد من خلال تشغيل حزام واحد، ويمكن التعامل مع المواد ذات النطاق الواسع، ومتطلبات مساحة أقل، ولا توجد نقطة نقل، وصيانة منخفضة، وكبيرة. سعة. يمكن تصميم حزام الجدار الجانبي المموج في مجموعة من أنظمة النقل الكاملة وفقًا للتطبيق.
زيادة قدرة النقل إلى 4 مرات مقارنة بالحزام الناقل القياسي.
توفير مساحة التركيب بسبب إمكانية زيادة زاوية الميل حتى 90 درجة.
يمكن استخدام بكرات ذات أقطار صغيرة، دون الحاجة إلى ألواح جانبية. يتم تقليل تكاليف المرافق باستخدام بكرات مسطحة.

ج: تكوينات صناعة ملف تعريف الحزام
الجدران الجانبية التي تم تركيبها على جانب الحزام الأساسي بدون مرابط (قمة ناعمة). يُستخدم عادةً في تكوينات الناقل الأفقي أو الزوايا الدنيا (بدون انحناء لأعلى أو مقدمة).
يتم تثبيت الجدران الجانبية على الجانبين ولكن مع وجود مرابط بين الجدران الجانبية. يسمح ذلك بنقل المواد بمنحدرات شديدة الانحدار (بدون انحناء لأعلى أو مقدمة).
التكوين الأكثر شيوعًا والأكثر تكيفًا على نطاق واسع هو جعل الجدران الجانبية غائرة قليلاً من حافة الحزام للسماح بالانحدارات (مع المنحنى لأعلى والأنف).
يرجى ملاحظة أنه يجب أن يكون هناك حد أدنى للتجويف الجانبي (10% من إجمالي عرض الحزام الأساسي بالإضافة إلى ارتفاع الجدار الجانبي)
عرض الحزام
يجب أن يكون عرض الحزام الناقل عادةً أكبر بأربع مرات من ارتفاع الجدار الجانبي لإزالة مخاطر التحميل "الثقيل العلوي".
عرض الوجه أو عرض الحزام الفعال
يوصى بأن يكون العرض الفعال، أو المسافة الجانبية بين الجدران الجانبية، أكبر بمرتين على الأقل من حجم الكتلة لمنع احتمالية سد المنتج أو انحباسه.
تباعد المربط
يوصى بأن يكون البعد من المركز إلى المركز للدافع أو المربط ضعفي أكبر قطعة من المادة على الأقل. سيؤدي هذا إلى إزالة القدرة على الحصول على جسر مادي أو التعثر. من المهم التأكد من أن المرابط تتوافق مع الجدار الداخلي للمنطقة المموجة للحزام. سيساعد ذلك في إزالة خطر التصاق المواد بين المربط والجدار الجانبي.
ارتفاع المربط
من المهم الحفاظ على ارتفاع المربط الخاص بك على الأقل بمقدار 1/2 بوصة أقل من ارتفاع الجدار الجانبي لإزالة خطر التشويش أو التداخل حول المزالق الخارجية على إطار الناقل.
يؤدي هذا أيضًا إلى إزالة خطر اصطدام المربط باستمرار بوحدات التباطؤ العائدة وإتلاف المرابط الموجودة على الأحزمة بعرض 24 بوصة أو أقل في النهاية.
تأكد من أن ارتفاع المربط لا يقل عن 75% من أكبر ارتفاع للمادة. على سبيل المثال، إذا كان الحد الأقصى لارتفاع المادة هو 4 بوصات، فإن الحد الأدنى للمربط هو 3 بوصات. إذا كانت زاوية ميل الناقل تبلغ 75 درجة أو تتجاوزها، فيجب أن يكون ارتفاع المرابط بحد أدنى 150% من أكبر ارتفاع للعنصر في تدفق المواد الخاص بك.

ج: يمكن لأحزمة النقل ذات الجدار الجانبي المموج أن تعمل أفقيًا وعموديًا وتساعد أنظمة النقل الثقيلة على توفير المساحة بالإضافة إلى تكاليف الاستثمار. تتميز أحزمة الجدار الجانبي بأعلى جودة: الجدار الجانبي والمرابط مفلكنة بالحرارة على الحزام الأساسي. بالمقارنة مع طرق الربط الباردة التقليدية، فإن الفلكنة الساخنة تضمن قوة لصق قوية بين المكونات والحزام وبالتالي عمر أطول بكثير للمنتج.
إن أحزمة النقل ذات الجدار الجانبي المموج هي منتجات مصممة خصيصًا. اعتمادًا على طلب العملاء، يمكن تقوية الجدران الجانبية والمرابط بنسيج قطري وربطها معًا بمسامير. توفر طبقة القماش هذه مقاومة ممتازة للتمزق بينما تسمح في نفس الوقت بمرونة الجدار الجانبي. عادة ما تكون الأحزمة الأساسية صلبة بشكل متقاطع. في ظل الظروف العادية، يستخدم حزام نقل الجدار الجانبي تقوية طبقة XE، ومع ذلك يمكن أيضًا استخدام الكسارة المعدنية ذات الطابع الصلب المتقاطع بمواصفات مختلفة.

ج: الحزام الأساسي
تم تصميمه واختياره لكل تطبيق، ويتكون من صلابة عرضية عالية بالتزامن مع استطالة منخفضة. يمكن أن تكون الأحزمة بجميع تصميماتها - تصميم نسيجي، أو مجموعة من الحبال النسيجية والفولاذية المستعرضة أو جميع تصميمات الأسلاك الفولاذية، وفقًا للقوة المطلوبة ومتطلبات التطبيق.
الجدران الجانبية
مصنوع من مركب مطاطي عالي الجودة تم تصميمه خصيصًا لتوفير أداء مرن مثالي يتم توفيره من خلال القوة العالية والاستطالة. تتوفر أيضًا جدراننا الجانبية بتعزيز إضافي للنسيج القطري، وهي ميزة قياسية للجدران الجانبية بعرض 75 مم و100 مم واختيارية للجدران الجانبية بعرض 50 مم.
المرابط
وهي متوفرة بارتفاعات وتصميمات مختلفة يتم اختيارها وفقًا لمتطلبات التطبيق. توفر مجموعة المرابط الخاصة بنا قدرة نقل مثالية ودعمًا للحمل إلى جانب مقاومة التآكل وأداء التفريغ. المرابط التي يزيد حجمها عن أو تساوي 140 مم هي قماش مقوى بشكل قياسي واختياري في المرابط السفلية.

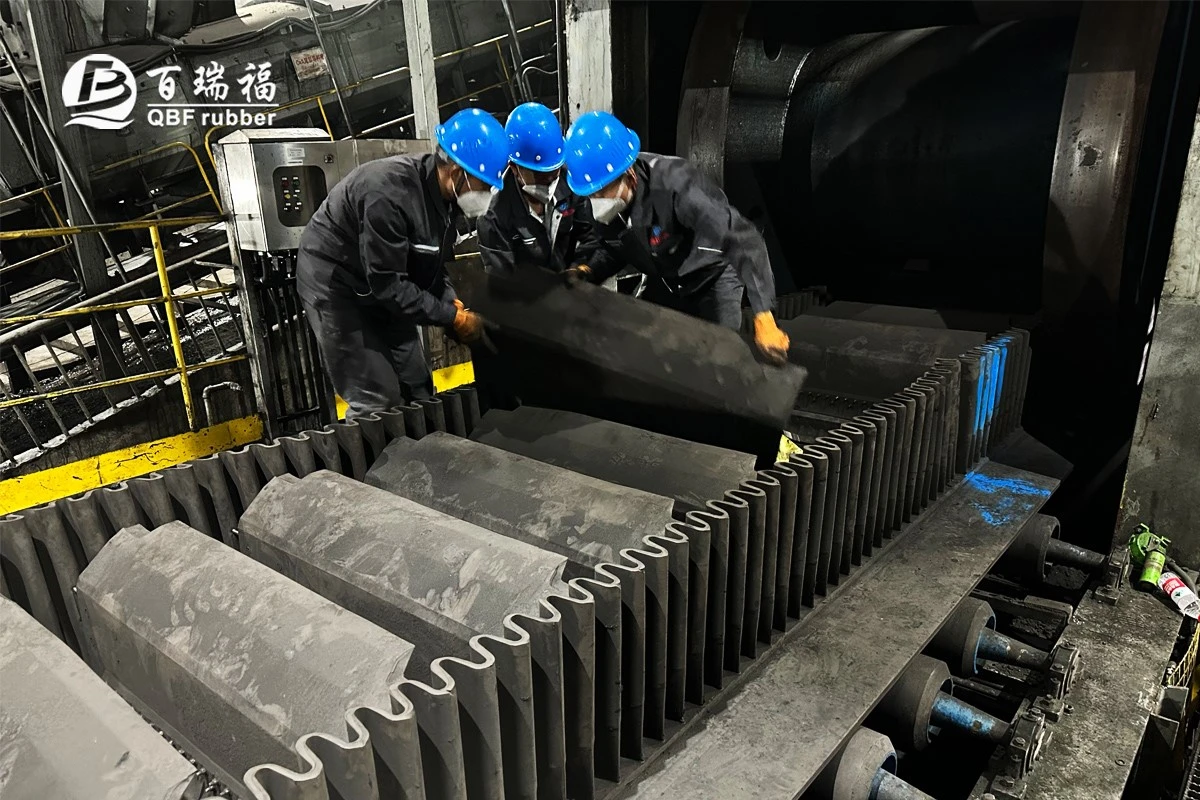

ج: الجدران الجانبية تحصل على اسمها من مظهرها المتموج. تضمن الجدران الجانبية عدم سقوط المنتجات من الحزام الناقل. تعمل الجدران الجانبية كحدود جانبية للحزام الناقل. يمكنك زيادة القدرة الإنتاجية للحزام الناقل، وتوفير المساحة وزيادة الزاوية التي يمكنك النقل بها.
غالبًا ما تُستخدم الجدران الجانبية مع المرابط: على سبيل المثال، يمكنك ربطها بالمرابط باستخدام الأقفال الجانبية. سوف يزيد استقرار وقدرة الحزام الناقل بشكل أكبر.
تزيد الجدران الجانبية من فعالية الحزام الناقل. نظرًا للصلابة والتوازن، يمكنك نقل العديد من المنتجات بزاوية كبيرة. توفر حواف الموجة المزيد من المزايا. على سبيل المثال، يمكنك تقليل تكاليف الصيانة. تشكل الجدران الجانبية مع الحزام الناقل وحدة واحدة. لذلك لديك أجزاء متحركة أقل حساسية للصيانة. بالإضافة إلى ذلك، فإن الزاوية القابلة للتطبيق البالغة 90 درجة تعني أن هناك حاجة إلى قوة أقل لتحريك الحزام للأمام.
تتوفر الجدران الجانبية بمواد وألوان وارتفاعات وتصميمات مختلفة. يمكنك إرفاق جدار جانبي بالحزام الناقل بطرق مختلفة. عن طريق الإلتصاق أو الفلكنة الساخنة. أفضل طريقة تعتمد على نوع والمادة المستخدمة في الحزام الناقل.

ج: يمكن تصنيع الحزام الأساسي والتعزيزات المتقاطعة إما من الأقمشة النسيجية أو الحبال الفولاذية، اعتمادًا على مستوى صلابة الحزام والقوة التي يتطلبها تطبيقك. ومع ذلك، فإن النسيج النسيجي ليس خيارًا للأحزمة عالية القوة.
الجدران الجانبية مصنوعة من مركب مطاطي عالي القوة، لذا فإن الحزام قوي بما يكفي للتعامل مع جميع أنواع المواد.
المرابط مصنوعة من مركبات مطاطية مقاومة للتآكل وتأتي في مجموعة كبيرة من الأشكال والأحجام لتتناسب مع قدرة النقل لتطبيقك. لضمان ثبات أفضل، تم تعزيز جميع الجدران الجانبية التي يزيد ارتفاعها عن 120 مم والمرابط التي يزيد ارتفاعها عن 140 مم بالقماش.
العديد من الميزات تجعل أحزمة الجدار الجانبي خيارًا اقتصاديًا وصديقًا للبيئة.
فهي تمنع الانسكاب بزوايا شديدة الانحدار، وبالتالي تقلل من هدر المواد. كما أنها شديدة التحمل، مما يقلل من أعمال الصيانة ويطيل الوقت بين عمليات الاستبدال. من خلال تمكين النقل بزوايا شديدة الانحدار، فإنها توفر مساحة على موقعك. والأهم من ذلك، أنه نظرًا لأنه يمكن تقصير مسافات النقل، فإن أحزمة الجدار الجانبية لدينا تقلل من استهلاك الطاقة وتساهم في تحقيق أهداف الاستدامة الخاصة بك.
كفاءة
يوفر طريقة موفرة للمساحة والطاقة لنقل المواد بزوايا تصل إلى 90 درجة. ميزة الجدار الجانبي تمنع الانسكاب في الزوايا الحادة.
خصائص المواد
يمكن أن تكون مصنوعة من الأقمشة النسيجية أو الحبال الفولاذية، اعتمادًا على مستوى صلابة الحزام والقوة التي يتطلبها تطبيقك.
الاستدامة
أجزاء ناقلة متينة مصممة لإطالة عمر المكونات.

ج: المسافة البادئة للجدار الجانبي: يتم قياسها من الحافة الخارجية للحزام إلى الحافة الخارجية للجدار الجانبي.
منطقة النقل: المسافة بين الأجزاء الداخلية لكلا الجدارين الجانبيين، مقاسة من إحدى الحواف الداخلية إلى الحافة الداخلية الأخرى.
عرض التموج: يتم قياسه من الحافة الداخلية للجدار الجانبي إلى الحافة الخارجية لنفس الجدار الجانبي.
خطوة التموج: المسافة بين مركز كل جدار جانبي، مقاسة من مركز تمويج واحد إلى مركز التمويج التالي.
فجوة المربط (اختياري: للتطبيقات التي تحتوي على مرابط موجودة على الحزام): المسافة بين المربط والجدار الجانبي، تقاس من داخل الجدار الجانبي إلى حافة المربط.

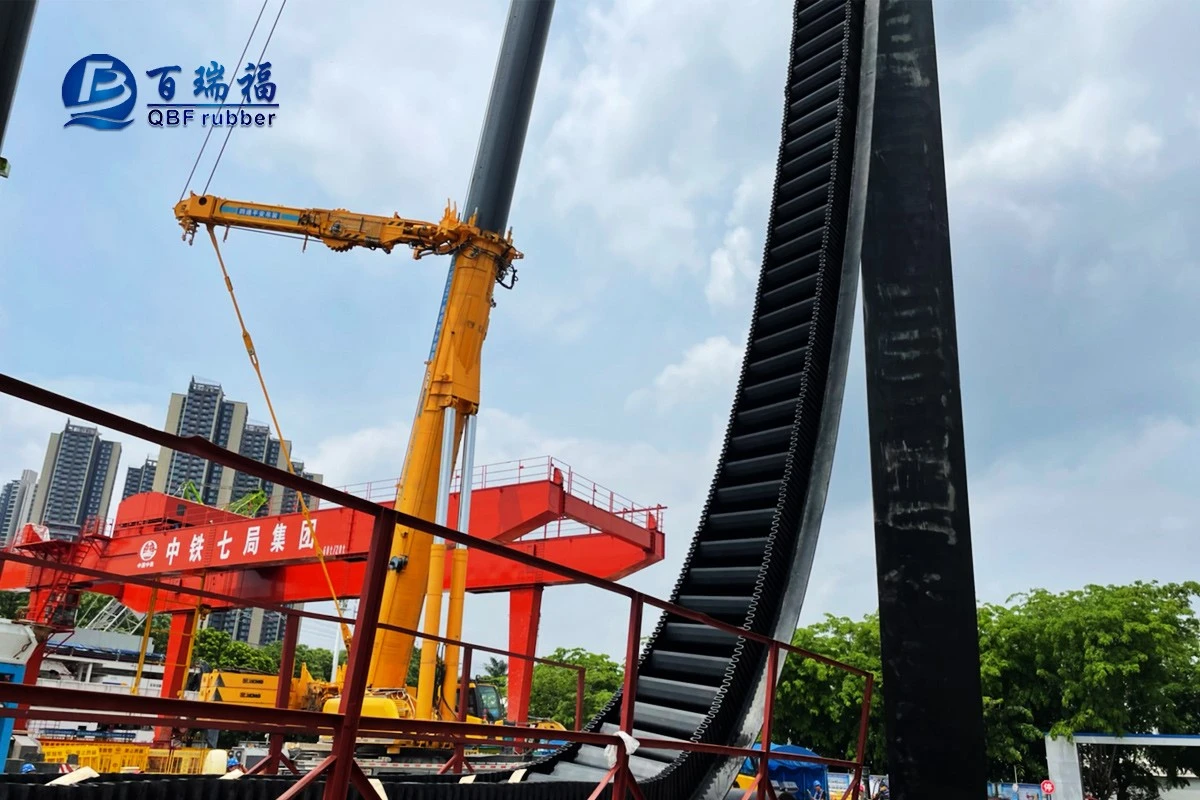

ج: لقد تم تطوير نظام سيور النقل الجانبية بشكل أساسي للنقل بزاوية شديدة الانحدار، حتى تدرج يصل إلى 90 درجة (المستوى الرأسي).
تتمتع السيور، المزودة بجدران جانبية ومرابط، بدرجة عالية من المرونة، مما يتيح الانتقال الفعال من النقل الأفقي إلى النقل المائل (والعكس). يمكن تكييف الأحزمة مع أنماط أو ترتيبات مختلفة لتناسب متطلبات العميل.
مزايا نظام سيور الجدار الجانبي:
يزيد بناء الحزام الجانبي من القدرة على التحمل بما يصل إلى 4 مرات مقارنة بالأنواع الأخرى من الأحزمة التقليدية في نفس نطاق العرض.
يوفر الناقل ذو الجدار الجانبي مساحة الأرضية من خلال السماح بالارتفاع الرأسي للمواد، حتى تدرج يصل إلى 90 درجة
نظرًا لانخفاض عدد المكونات، فإن التكلفة الإجمالية لنظام النقل بالجدار الجانبي بالإضافة إلى تكلفة الصيانة أقل من التركيب المماثل مع الناقلات التقليدية.

ج: محطات توليد الطاقة التي تعمل بالفحم ورقائق الخشب.
التعدين تحت الأرض (الفحم والخام).
تحميل وتفريغ السفن، تحميل من السفينة إلى السفينة.
تحضير الرمل في مصانع المسبك.
نقل المنحدر في التعدين حفرة مفتوحة.
زاوية حادة تحمل في آلات بناء الطرق.

ج: نظرًا لأن أحزمة الجدار الجانبية تعمل عادةً في ظروف مغلقة، فلا يمكن تطبيق معدلات درجة الحرارة المعتادة المطبقة على أحزمة النقل المطاطية المسطحة. تؤدي زيادة التعرض لدرجة الحرارة طوال عمر الحزام إلى تسارع تقادم الحزام وتقليل مرونة الحزام مما يؤثر سلبًا على عمر الحزام.
وبالتالي فإن درجة حرارة التشغيل الفعالة للحزام تحدد العمر التشغيلي للحزام.
إذا كانت درجة حرارة التشغيل أعلى من 70 درجة مئوية باستمرار، كما هو الحال في التطبيقات المقاومة للحرارة، يوصى باستخدام أحزمة عالية الزاوية مصنوعة من الفلكنة الساخنة. وذلك لأنه عند درجات حرارة التشغيل المرتفعة، تبدأ المواد اللاصقة الباردة المستخدمة في كل من المرابط والجدران الجانبية ووصلة الحزام في الانهيار. لضمان خدمة خالية من المتاعب في مثل هذه التطبيقات، يتم تثبيت أحزمة الجدار الجانبي مع المرابط والجدار الجانبي بجودة مقاومة للحرارة على الحزام الأساسي باستخدام الفلكنة الساخنة.

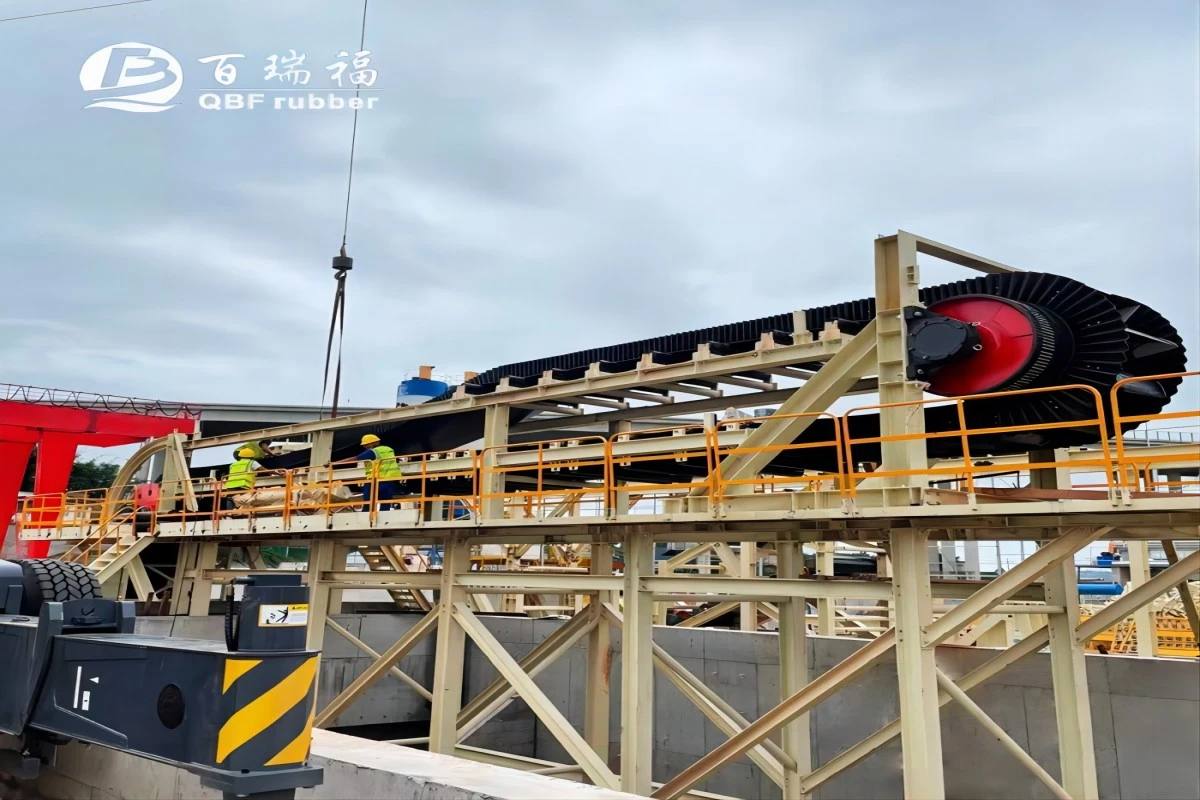

ج: الحزام الناقل ذو الجدار الجانبي عبارة عن معدات نقل مستمرة تنقل المواد من خلال حركة الحزام الناقل الذي يحمل المادة، وذلك باستخدام الحزام الناقل كعضو الجر والتحمل. يتم لف الحزام الناقل حول بكرة القيادة وبكرة الذيل لتشكيل حزام حامل لا نهاية له. يتم استخدام الدعامة للحد من انحراف الحزام الناقل، ويوفر جهاز الشد الشد اللازم للتشغيل العادي للحزام الناقل. عند العمل، يقوم جهاز القيادة بتشغيل أسطوانة النقل، ويتم تشغيل الحزام الناقل عن طريق الاحتكاك بين أسطوانة النقل وحزام النقل. يتم تثبيت المادة على الحزام الناقل وتتحرك مع الحزام الناقل لإكمال نقل المادة.

ج: النقل بزاوية كبيرة: مصمم للنقل بزاوية كبيرة أو عمودية للمواد، وهو مناسب جدًا للتطبيقات ذات المساحة المحدودة أو نقل المواد لمسافات طويلة.
احتواء المواد: تم تصميمه بجدران جانبية مرنة، ويمكن أن يحتوي على مواد أثناء النقل لمنع الفائض أو فقدان المواد. وهذا مهم بشكل خاص عند التعامل مع المواد الهشة أو الخطرة أو التي يصعب نقلها.
تعدد الاستخدامات: يمكن تخصيص سيور النقل ذات الجدار الجانبي للتعامل مع مجموعة متنوعة من المواد، بما في ذلك المواد السائبة والمساحيق والحبيبات. ويمكن أيضًا تصميمها لتعمل بسرعات وقدرات مختلفة، مما يجعلها متعددة الاستخدامات وقابلة للتكيف مع احتياجات الإنتاج المختلفة.
صيانة منخفضة: تحتوي سيور النقل ذات الجدار الجانبي على أجزاء متحركة أقل من الأنواع الأخرى من أنظمة النقل، مما يقلل الحاجة إلى الصيانة والإصلاحات. وهذا يقلل من وقت التوقف عن العمل ويزيد من الإنتاجية.
كفاءة المساحة: يتم استخدامها لنقل المواد في مساحة مدمجة، وبالتالي الاستفادة بشكل فعال من المساحة الأرضية لمنشأة الإنتاج. وهذا يجعلها مثالية للتطبيقات ذات المساحة المحدودة.
السلامة: يمكن تصميم الحزام الناقل ذو الجدار الجانبي بوظائف السلامة مثل أزرار التوقف في حالات الطوارئ، وأجهزة حماية السلامة، وأنظمة المراقبة لضمان التشغيل الآمن.

ج: يتميز الحزام الناقل ذو الجدار الجانبي المموج بالمزايا التالية:
زاوية ميل نقل كبيرة (0-90 درجة)، ارتفاع رفع عالي.
مساحة صغيرة، استثمار منخفض للمشروع.
استهلاك منخفض للطاقة، هيكل بسيط، صيانة مريحة.
المواد المنقولة لا تتسرب بسهولة، مما يقلل من التلوث البيئي.
بالمقارنة مع نفس الحزام الناقل بالمواصفات، فإن الحزام الناقل ذو الجدار الجانبي المموج لديه سعة أكبر وأكثر استقرارًا أثناء زوايا الميل الكبيرة.
صلابة الحزام قوية، وأقل عرضة للانحراف.
انخفاض مستوى الضجيج.
يمكن توفير مجموعة متنوعة من أشكال المعدات.
يمكنها نقل المواد ذات الحجم الكبير.
بالإضافة إلى ذلك، فإن الحزام الناقل ذو الجدار الجانبي المموج لا يمكنه فقط نقل المواد بزوايا مائلة كبيرة أو عموديًا، ولكن أيضًا يدور ضمن نطاق واسع. ولذلك، فإن الحزام الناقل ذو الجدار الجانبي المموج يستخدم على نطاق واسع في صناعات مثل المعادن، التعدين، الفحم، المواد الكيميائية، الغذاء، الموانئ، الطاقة، والبناء.
رفع رمح:
في السنوات الأخيرة، تستخدم أنظمة رفع العمود بشكل عام مصاعد الدلو كمعدات رفع. ومع ذلك، تتميز هذه المعدات بإنتاجية منخفضة وتكاليف تصنيع وتشغيل عالية. تتكون معدات رفع عمود الفحم من ناقل سلسلة الحوض، وناقل الحزام، وناقل الحزام الجانبي المموج. ينقل الناقل ذو السلسلة الحوضية المواد إلى الحزام الناقل، والذي ينقل بعد ذلك المواد إلى ناقل الحزام الجانبي المموج من أجل النقل المستمر. يتميز الحزام الناقل ذو الجدار الجانبي المموج بمزايا تقليل المعدات وتكاليف التشغيل، وتوفير النفقات في تطوير رأس البئر وقاعه، وتبسيط أنظمة النقل لتحسين كفاءة الإنتاج وإدارته.
الرفع المائل:
عند توسيع القدرة الإنتاجية، يمكن إعطاء الأولوية لناقلات الحزام الجانبية المموجة على معدات الرفع المائلة التقليدية، مما يوفر مزايا مثل انخفاض الاستثمار، والهيكل الأبسط، والإدارة السهلة، وانخفاض تكاليف التشغيل، والنقل المستمر، وتحسين كفاءة الإنتاج.
رفع التعدين في الحفرة المفتوحة:
يمكن استبدال معدات النقل التقليدية للتعدين في الحفرة المفتوحة بناقلات حزامية متموجة، مما يقلل من الضوضاء والتلوث وتكاليف البناء/الصيانة.
نقل المواد في مصنع التعدين:
تعالج سيور النقل ذات الجدار الجانبي المموج القيود المفروضة على ناقلات الحزام العادية في نقل زوايا الميل، وتقليل شغل المساحة، وهيكل التركيب، وتبسيط عمليات الإنتاج.
باختصار، يتميز الحزام الناقل ذو الجدار الجانبي المموج بالعديد من المزايا ويجد تطبيقات واسعة، خاصة في صناعة التعدين، ومعالجة مشاكل المعدات القديمة، والكفاءة المنخفضة، ومعدلات الفشل العالية، واستهلاك الطاقة.
